法规校核工具集

1.问题描述

汽车在设计中，需满足国标或欧标，每次更改，都需重新校核，操作繁琐，效率低下，费事费力；


2.需求分析

提供相应工具，快速进行标准校核并输出结果及报告；


3.实现功能
采用CAA技术，依据法规规定的方法，对设计模型进行校核，有关参数通过xml文件配置，实现功能如下：

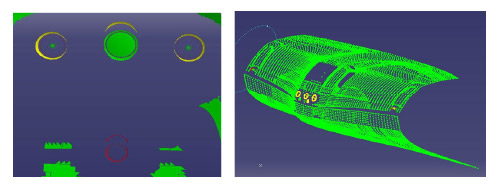

a.内部凸出物法规校核：依据GB11552标准，自动生成头碰区/膝碰区、圆角曲率检查、高度测量等；
b.外部凸出物法规校核：依据GB11566标准，自动生成外圈轮廓投影线、底线、保险杆缓冲区等；

c.后视镜法规校核： 依据GB 15084/ECE R46标准，包括Ⅱ类、Ⅲ类、Ⅳ类、Ⅴ类、Ⅵ类镜，输出反射镜面、

  视野范围曲线、视野包络面、法规区域、高度校核面等；

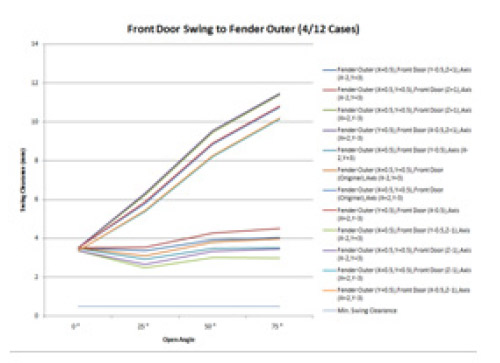

d.运动间隙校核：包括前车门、后车门、前盖、后盖、尾门在运动过程中，与周边件最小间隙计算，

  结果输出到excel并可图形表示；

e.圆角曲率检查：采用球滚法，对可接触的曲面位置进行曲率检查；


4.项目结果

为多个客户部署了该工具集，应用在多个车型上，效果十分显著，工作时间从数天至1星期，缩短到1至2天；
